TDK präsentiert die branchenweit kleinsten Dünnfilm-Leistungsinduktivitäten

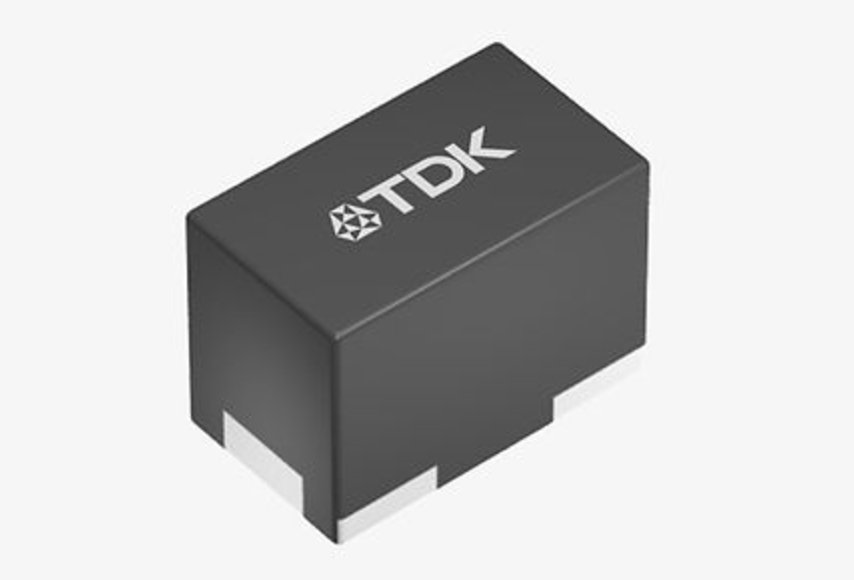

Die TDK Corporation führt ihre neue PLE856C-Serie (0,80 x 0,45 x 0,65 mm; L x B x H) von kompakten Dünnfilm-Leistungsinduktivitäten für Wearables ein. Die Massenproduktion dieser neuen Bauelemente begann im Dezember 2024.

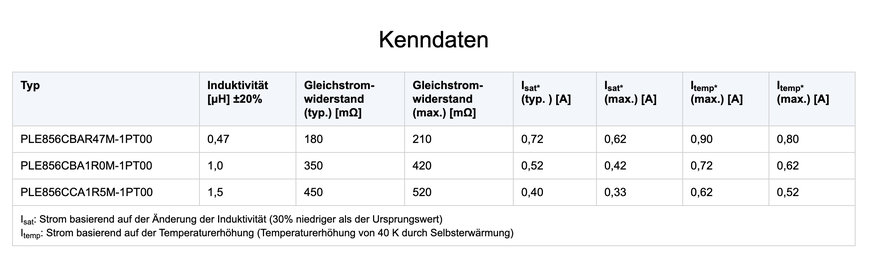

Mit steigendem Funktionsumfang und höherer Performance von Wearables wie drahtlosen Ohrhörern und Smartwatches wächst auch die Zahl der Bauelemente pro System. Doch der Platz in diesen Geräten bleibt begrenzt, was die Nachfrage nach kleineren elektronischen Bauelementen antreibt. Die Serie PLE856C mit Induktivitäten von 470 nH bis 1,5 µH ist die branchenweit kleinste Drossel für die Energieversorgung solcher Geräte und ermöglicht platzsparende Designs und leichtere Produkte. Im Vergleich zur herkömmlichen PLEA67B-Serie (1,0 x 0,6 x 0,8 mm; L x B x H) kommt die neue PLE856C-Serie mit 40% weniger Montagefläche aus und spart 50% an Volumen ein. Die Sättigungsströme liegen zwischen 0,40 A und 0,72 A (typ.).

Trotz ihrer kompakten Baugröße zeichnet sich die Spule durch präzise geformte Leiterstrukturen aus, die als Innenelektroden fungieren und mit der proprietären Dünnfilm-Technologie von TDK hergestellt werden. Darüber hinaus reduziert der Einsatz von verlustarmem Magnetmaterial die Verlustleistung und erhöht den Wirkungsgrad der Stromversorgungsschaltung.

Auch in Zukunft wird TDK High-Power-Induktivitäten entwickeln, die noch kleiner und damit besser für Wearables geeignet sind. Dabei werden die Vorteile der Dünnfilm-Technologie genutzt und das Portfolio an Leistungsinduktivitäten entsprechend den Marktanforderungen erweitert.




Eigenschaften & Anwendungen

Hauptanwendungsgebiete:

Haupteigenschaften und -vorteile:

www.tdk-electronics.com
